Les chanfreineuses sont des machines utilisées pour réaliser le chanfreinage des bords métalliques, une opération essentielle dans la préparation des pièces avant soudure. En créant un biseau régulier sur les arêtes des pièces en acier, inox ou aluminium, elles permettent d'améliorer la pénétration du métal d'apport et la qualité des assemblages soudés.
Dans l'industrie, les machines à chanfreiner sont largement utilisées dans des secteurs comme la chaudronnerie, la construction métallique ou la fabrication d'équipements industriels. Il existe différents types de chanfreineuses adaptées aux besoins des ateliers et des chantiers.Cette vidéo présente la chanfreineuse industrielle GERIMA utilisée pour le chanfreinage des bords métalliques avant soudure.
Le chanfreinage industriel et la préparation de soudure
Le chanfreinage des métaux est une étape essentielle dans de nombreuses opérations industrielles, notamment pour la préparation de soudure, l'ébavurage ou la création d'arêtes précises. Pour garantir une géométrie parfaite et une qualité de surface constante, les professionnels utilisent des chanfreineuses industrielles, également appelées machines à chanfreiner.
Ces équipements permettent de réaliser des biseaux réguliers et reproductibles sur l'acier, l'inox, l'aluminium ou les alliages techniques. Contrairement à une meuleuse classique, ces machines sont spécialement conçues pour maintenir un angle de coupe constant, assurer une grande précision et améliorer la productivité des opérations de préparation de pièces métalliques.
Chez STENGER PRO, nous proposons une large gamme de chanfreineuses industrielles GERIMA, reconnues pour leur robustesse, leur précision et leur fiabilité dans les environnements industriels exigeants.
Qu'est-ce qu'une chanfreineuse ?
Une chanfreineuse est une machine industrielle utilisée pour réaliser un chanfrein, c'est-à-dire un biseau usiné sur l'arête d'une pièce métallique. Ce biseau est généralement réalisé avant une opération de soudage, afin d'améliorer la pénétration du métal d'apport et d'assurer la solidité de l'assemblage.
Le chanfreinage des métaux est une étape essentielle dans de nombreux secteurs industriels comme la chaudronnerie, la construction métallique ou la fabrication de structures mécaniques. Il permet de préparer les bords des pièces avant assemblage tout en garantissant une géométrie précise et régulière.
Le chanfreinage peut également être utilisé pour :
- éliminer les bavures après découpe
- améliorer la sécurité des pièces métalliques
- faciliter l'assemblage de structures métalliques
- préparer les pièces pour des opérations de soudage complexes

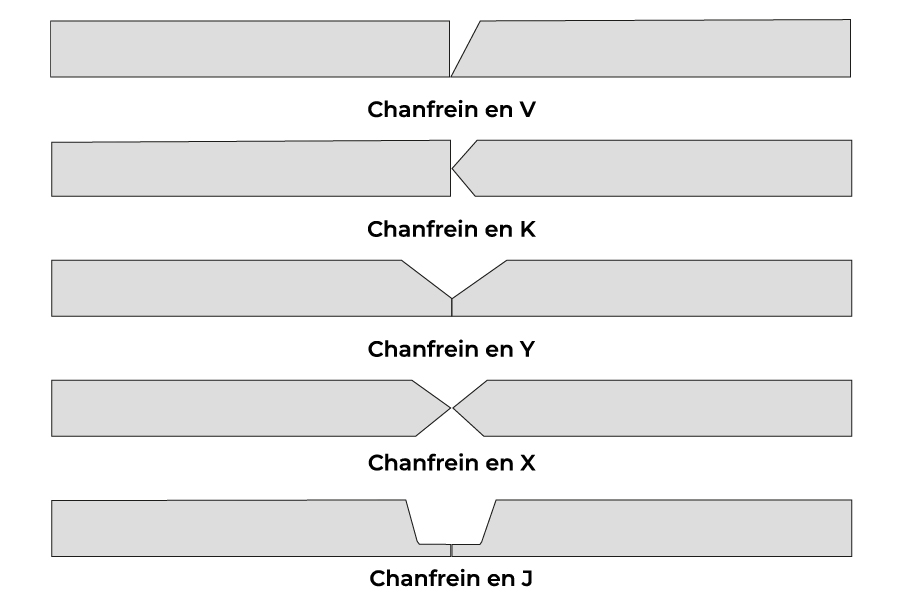

Parmi les chanfreins de soudure courants :
- chanfrein en V
- chanfrein en Y
- chanfrein en X
- chanfrein en K

Les chanfreineuses permettent d'obtenir ces formes avec une grande précision, même sur des pièces épaisses ou sur des matériaux exigeants comme l'acier, l'inox ou certains alliages techniques.
Comment fonctionne une chanfreineuse ?
Selon les fabricants, le biseau est obtenu par fraisage, par meulage ou par cisaillement. Les machines GERIMA travaillent par fraisage ou par meulage.
Le fraisage : chanfreineuses portatives et stationnaires
Une tête de fraisage équipée de plaquettes amovibles tourne au contact de l'arête et enlève la matière. Sur les chanfreineuses portatives SMA, la machine repose sur la pièce et un galet de guidage suit le bord ; on règle la largeur de chanfrein et on choisit la tête selon l'angle ou le rayon voulu. Les plaquettes ont plusieurs arêtes de coupe : quand l'une est usée, on tourne la plaquette (jusqu'à 8 arêtes selon le modèle). Sur les chanfreineuses stationnaires MMB, c'est la pièce qui avance : un galet d'avance l'entraîne devant la tête de fraisage (de 0 à 3,6 m/min sur les MMB 400 et 500).
Le meulage : affleureuses et rectifieuses à bande
Les affleureuses SGA, SGB et SGC enlèvent la matière avec un abrasif : disque jusqu'à Ø 178 mm, ou bande et disque à lamelles de Ø 38 à 100 mm sur la SGC. Elles servent à araser les cordons de soudure, à reprendre les chants oxycoupés ou à chanfreiner arêtes et perçages. Sur les grandes rectifieuses GERIMA LGA et GERIMA LGC, une bande abrasive réalise le chanfrein : sur la LGA, la tôle est serrée et l'unité de meulage se déplace ; sur la LGC, la tôle avance devant l'unité fixe.
Pourquoi utiliser une machine à chanfreiner industrielle ?
Dans l'industrie, la préparation des bords métalliques est une étape essentielle avant de nombreuses opérations d'assemblage, notamment lors de la préparation de soudure. Le chanfreinage consiste à créer un biseau précis sur l'arête d'une pièce afin de permettre une meilleure pénétration du métal d'apport et d'assurer la solidité de l'assemblage.
Si certaines opérations peuvent être réalisées avec une meuleuse traditionnelle, l'utilisation d'une machine à chanfreiner industrielle permet d'obtenir un résultat beaucoup plus précis, régulier et reproductible. Conçues pour le chanfreinage des tôles, des plaques métalliques ou des tubes, ces machines facilitent le travail des opérateurs tout en améliorant la qualité et la productivité des opérations de fabrication.
Précision et régularité du chanfrein
Une machine à chanfreiner permet de maintenir un angle de chanfrein constant grâce à son système de guidage et à ses réglages précis de profondeur et d'angle. Cela garantit un chanfrein parfaitement régulier sur toute la longueur de la pièce.
Productivité du chanfreinage industriel
Les machines à chanfreiner industrielles permettent de réaliser des chanfreins rapidement et avec une grande régularité, même sur des pièces métalliques longues ou sur des plaques de forte épaisseur. Contrairement au meulage manuel, le chanfreinage avec une machine dédiée assure une avance plus stable et un enlèvement de matière maîtrisé.
Réduction de l'effort opérateur lors du chanfreinage
Ces machines sont conçues pour offrir une excellente ergonomie et un guidage stable lors du chanfreinage des pièces métalliques. Grâce à leur système de réglage et à leur appui sur la surface de la pièce, l'opérateur n'a plus besoin de maintenir manuellement l'angle de coupe comme avec une meuleuse traditionnelle.
Amélioration de la qualité de soudure grâce au chanfreinage
La réalisation d'un chanfrein précis est essentielle pour garantir la qualité des assemblages soudés. En créant un biseau adapté sur les bords des pièces métalliques, le chanfreinage permet d'obtenir une meilleure pénétration du métal d'apport lors du soudage.
Les différents types de chanfreineuses
Il existe plusieurs types de machines, chacun adapté à des applications spécifiques : préparation de soudure sur tôle, chanfreinage portatif ou machines pneumatiques pour les environnements industriels exigeants. Voici les principales catégories de machines à chanfreiner utilisées dans l'industrie.

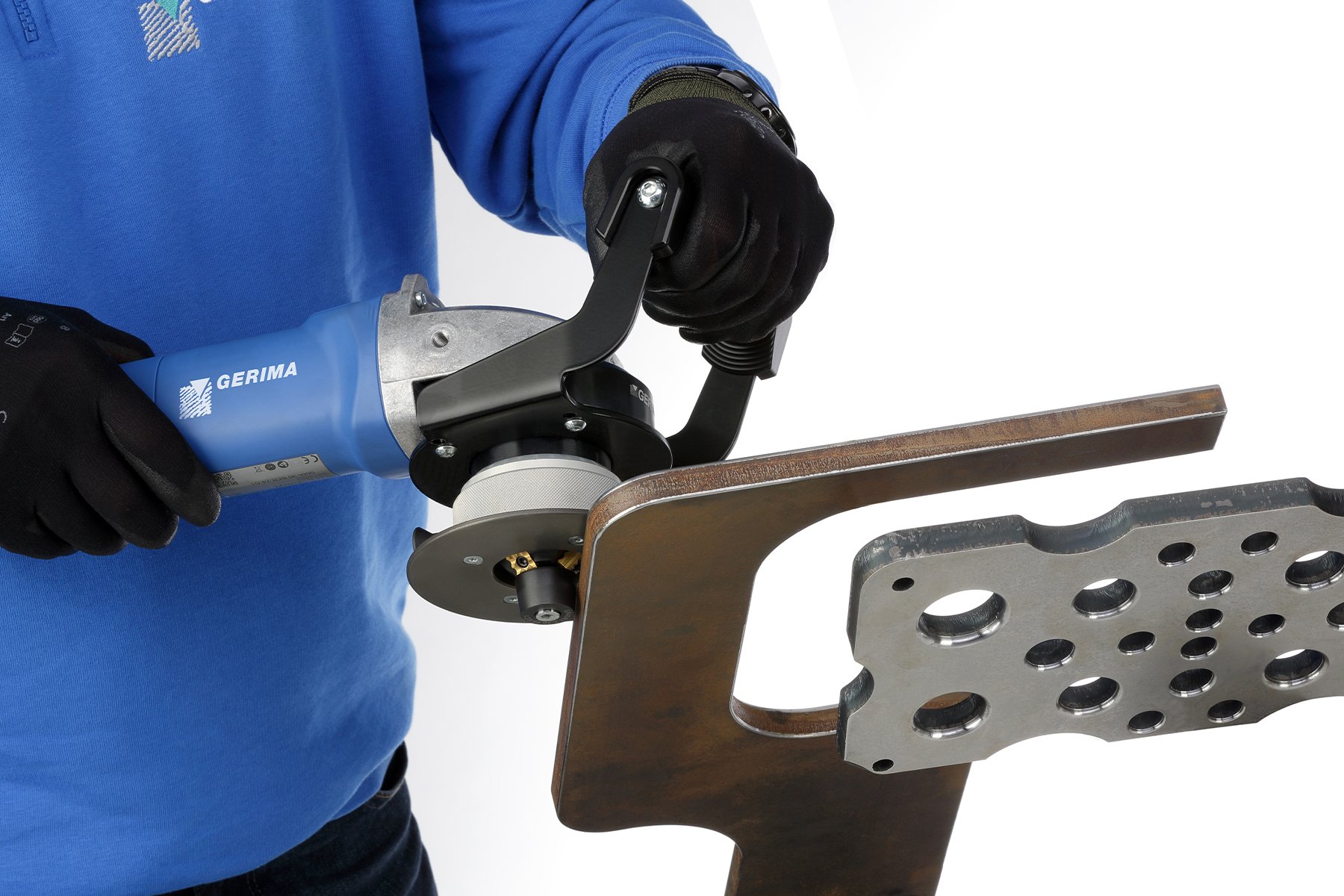

Chanfreineuse portative pour le chanfreinage des métaux
Les chanfreineuses portatives sont des machines conçues pour réaliser le chanfreinage des bords métalliques directement sur la pièce, notamment lors des opérations de préparation de soudure et de fabrication de structures métalliques. Compactes, maniables et faciles à transporter, elles permettent d'effectuer des opérations de préparation de soudure, d'ébavurage et de mise en biseau avec une grande précision.
Ces machines à chanfreiner portatives sont particulièrement appréciées dans les secteurs de la chaudronnerie, de la construction métallique et de la maintenance industrielle, où les pièces à usiner peuvent être volumineuses ou difficiles à déplacer. Utilisées aussi bien en atelier que sur chantier, elles offrent une grande flexibilité d'utilisation tout en garantissant un chanfrein régulier et reproductible sur l'acier, l'inox ou l'aluminium.
Grâce à leur ergonomie et à leur capacité d'usinage, ces machines constituent une solution idéale pour les professionnels recherchant une machine mobile, précise et performante pour le chanfreinage industriel.Pour en savoir plus, découvrez notre guide complet sur les chanfreineuses portatives.Chanfreineuse portative GERIMA SMA 30-BER utilisée pour le chanfreinage des bords de tôle et la préparation de soudure.

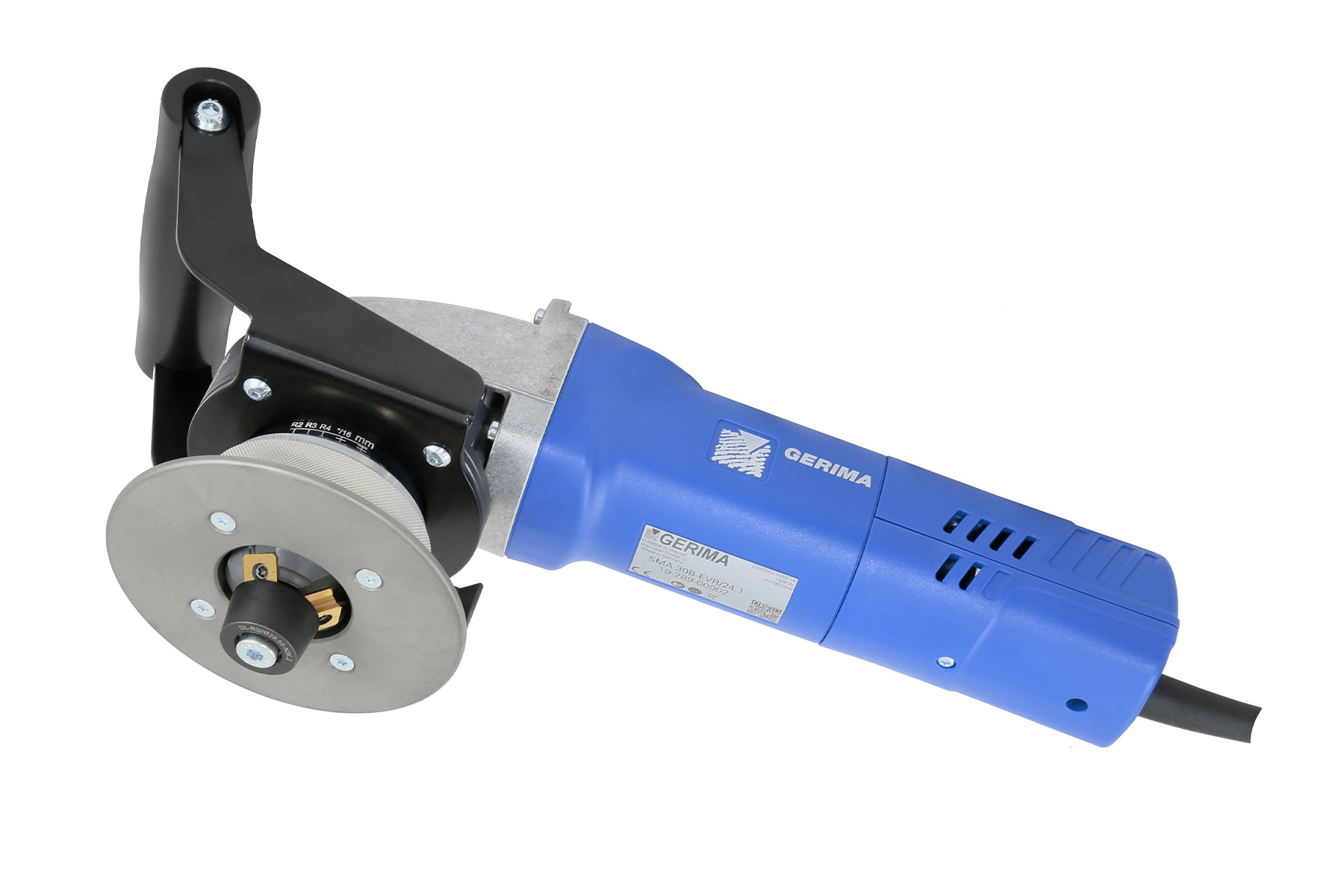

CHANFREINEUSE PORTATIVE
SMA 30 BER
TOP GERIMA
Voir la GERIMA SMA 30 |

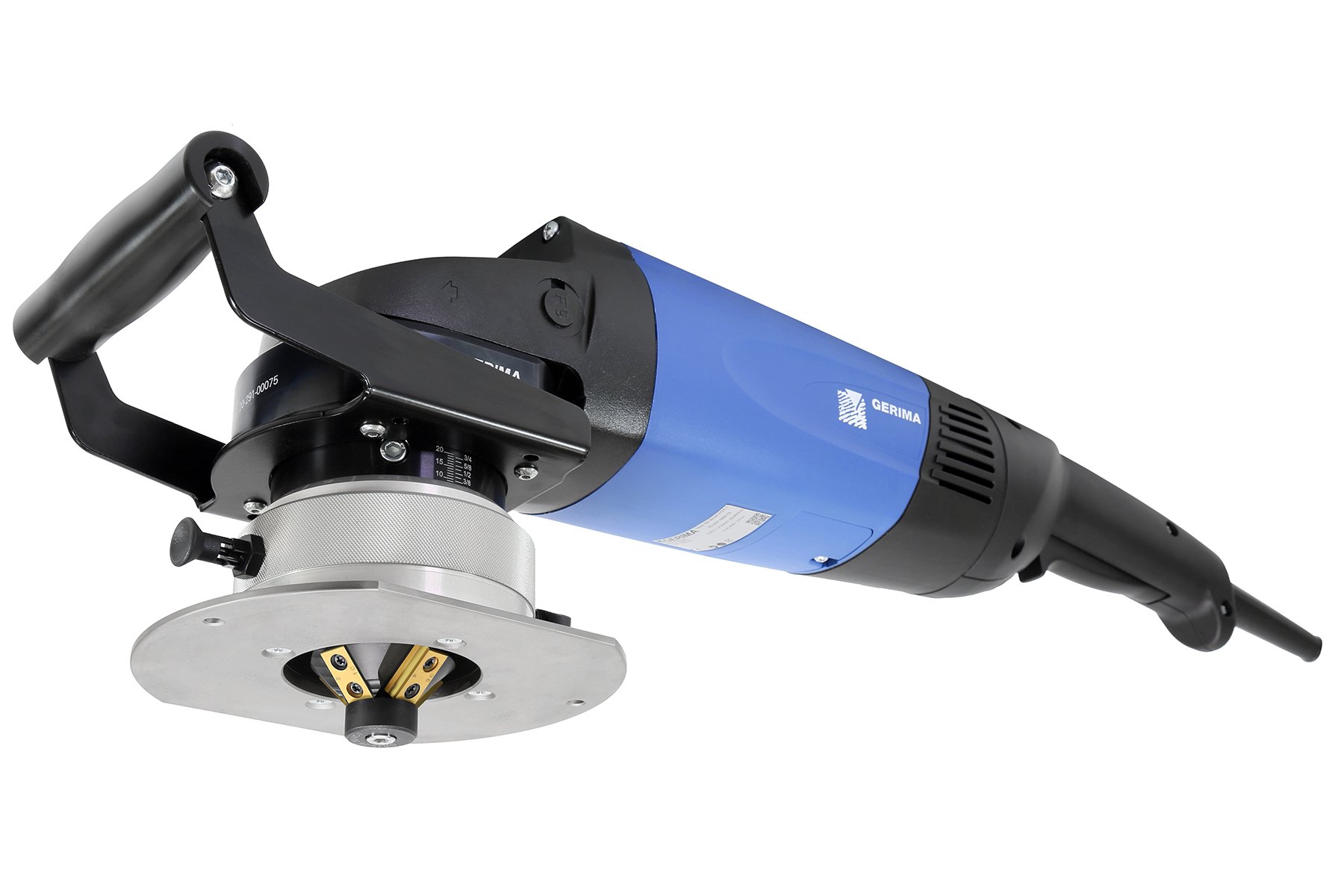

Chanfreineuse pour tôles épaisses et préparation de soudure
Ces modèles sont conçus pour réaliser des chanfreins profonds et précis sur des pièces métalliques de forte épaisseur. Ces machines sont particulièrement utilisées dans les opérations de préparation de soudure lourde, où il est nécessaire de créer des biseaux importants afin de garantir une pénétration optimale du métal d'apport lors du soudage.
Grâce à leur puissance et à leur stabilité d'usinage, ces machines à chanfreiner industrielles permettent de travailler efficacement sur des plaques en acier, inox ou alliages techniques, tout en maintenant un angle de chanfrein constant et une géométrie parfaitement régulière.
Elles sont largement utilisées dans des secteurs exigeants comme la chaudronnerie industrielle, la fabrication de structures métalliques, la construction de réservoirs ou l'industrie énergétique, où la précision du chanfrein est essentielle pour garantir la qualité et la résistance des assemblages soudés.Exemple de chanfreineuse pour tôles épaisses utilisée pour la préparation de soudure industrielle : la GERIMA SMA 60-BEV.
CHANFREINEUSE PORTATIVE
SMA 60 BEV
TOP GERIMA
Voir la GERIMA SMA 60 |

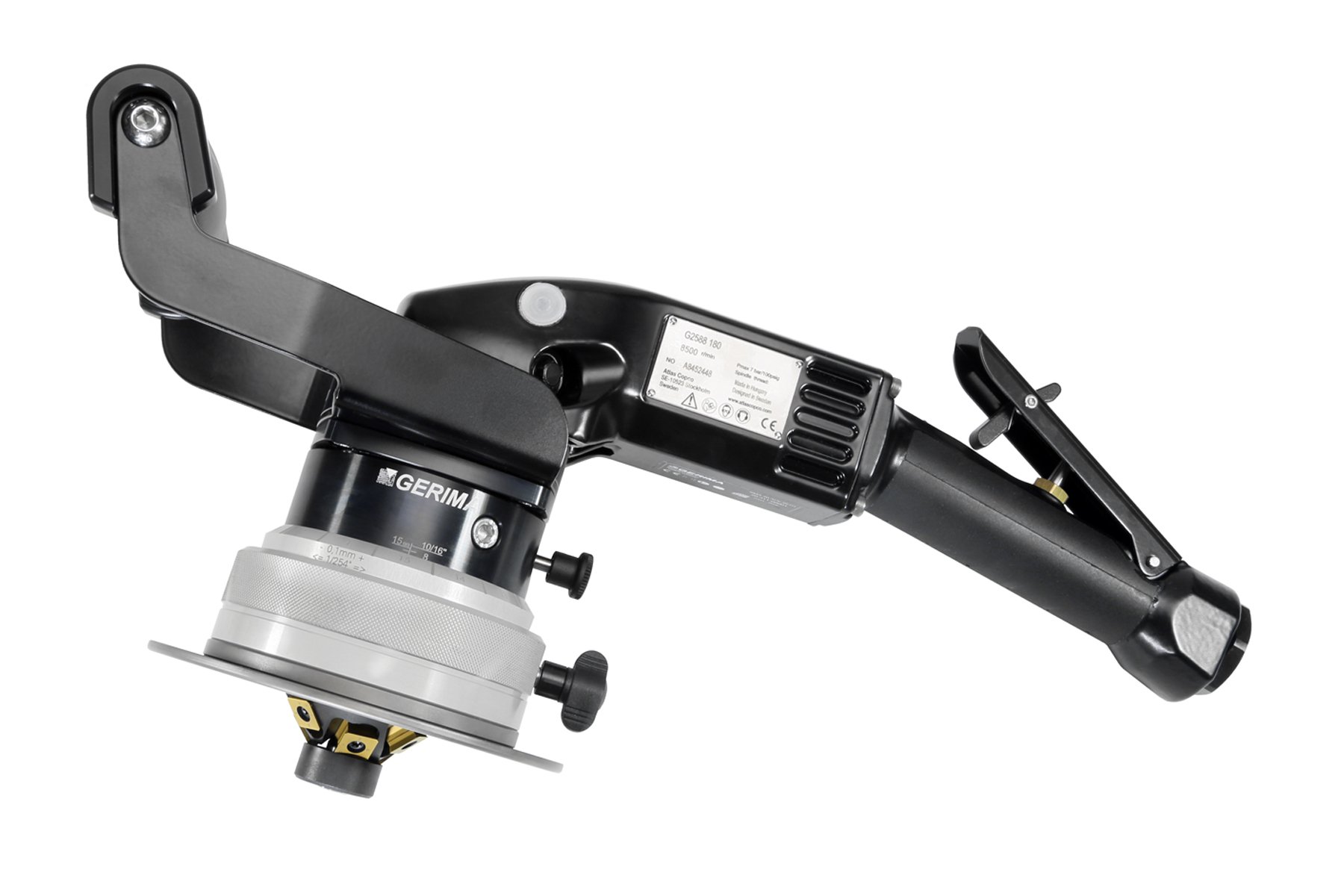

Chanfreineuse pneumatique pour applications industrielles
Les chanfreineuses pneumatiques fonctionnent à l'aide d'un moteur alimenté par air comprimé, ce qui les rend particulièrement adaptées aux environnements industriels exigeants. Robustes et endurantes, ces machines à chanfreiner pneumatiques sont largement utilisées dans les ateliers de fabrication, sur les chantiers industriels ou dans les sites où l'utilisation d'un équipement électrique peut être limitée.
Grâce à leur conception simple et fiable, elles offrent une rotation stable et régulière, permettant de réaliser des chanfreins précis sur les bords métalliques, même lors d'utilisations intensives. Elles sont particulièrement appréciées dans les opérations de préparation de soudure, notamment dans les secteurs de la chaudronnerie, de la construction métallique ou de la maintenance industrielle.
L'alimentation par air comprimé permet également de travailler là où l'électricité n'est pas souhaitée. Ces machines ne sont en revanche pas destinées aux zones à risque d'explosion : dans ce cas, les manuels GERIMA demandent d'utiliser une méthode qui ne produit pas d'étincelles. Elles constituent ainsi une solution fiable pour les professionnels recherchant une machine robuste, durable et parfaitement adaptée aux applications industrielles intensives.
Exemple de chanfreineuse pneumatique : la GERIMA SMA 30 BPV, alimentée en air comprimé à 6-7 bar, pour des chanfreins jusqu'à 8 mm de largeur.
CHANFREINEUSE PNEUMATIQUE
SMA 30 BPV
TOP GERIMA
Voir la GERIMA SMA 30 |

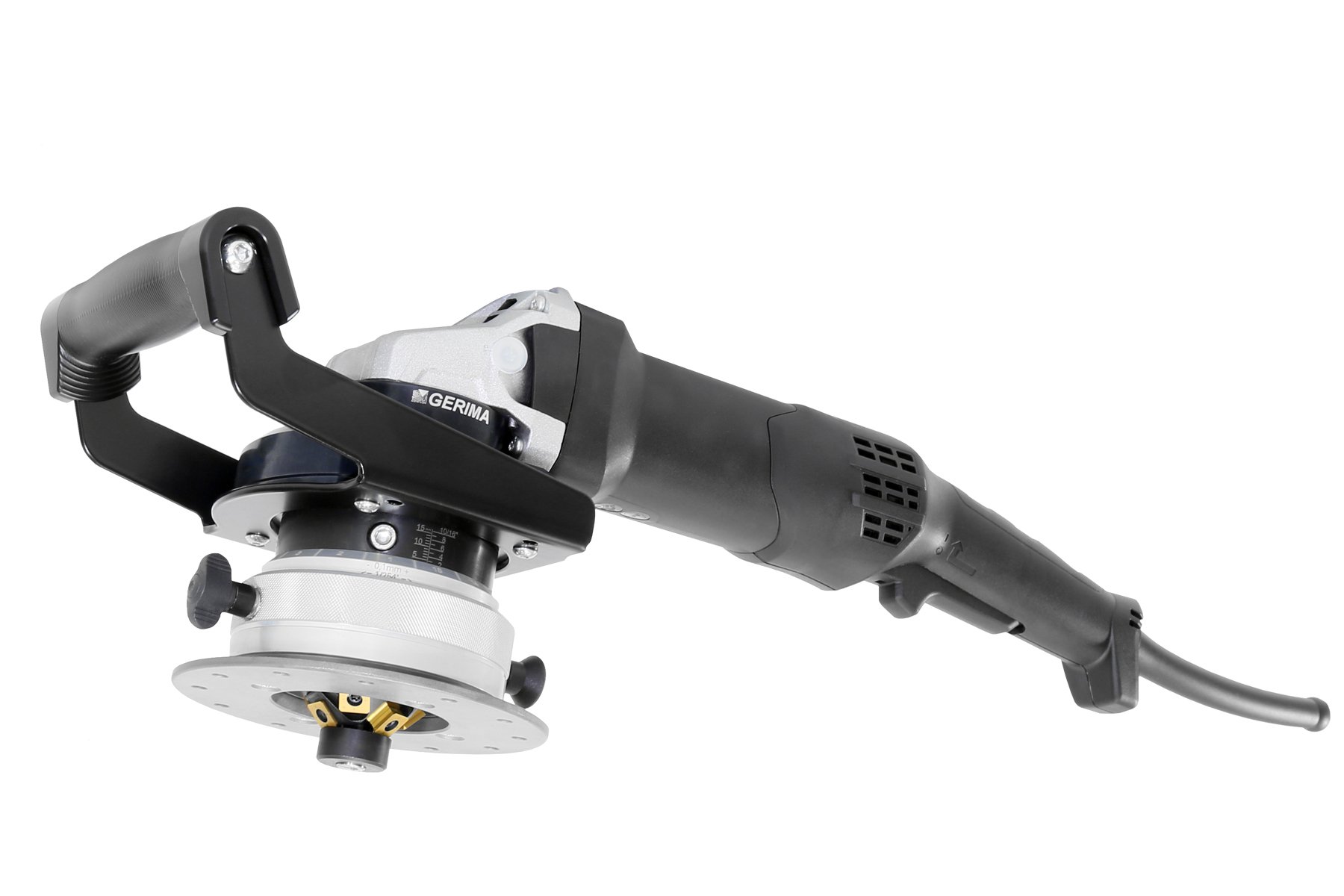

Chanfreineuse électrique pour le chanfreinage en atelier
Les chanfreineuses électriques sont parmi les machines les plus utilisées pour le chanfreinage industriel des métaux, notamment dans les ateliers de fabrication et les environnements de production. Alimentées par un moteur électrique puissant, elles offrent une vitesse de rotation stable et un couple élevé, permettant de réaliser des chanfreins précis et réguliers sur les bords de tôle ou les pièces métalliques.
Ces machines à chanfreiner électriques sont particulièrement adaptées aux opérations de préparation de soudure, d'ébavurage et de mise en biseau sur des matériaux comme l'acier, l'inox ou l'aluminium. Grâce à leur puissance et à leur régularité de fonctionnement, elles permettent d'obtenir une qualité de chanfrein constante, même lors d'utilisations prolongées.
Faciles à intégrer dans les ateliers de chaudronnerie ou de construction métallique, ces machines constituent une solution fiable pour les professionnels recherchant performance, précision et productivité dans les opérations de chanfreinage industriel.Exemple de chanfreineuse électrique utilisée pour le chanfreinage en atelier : la GERIMA SMA 40-BER, une machine polyvalente permettant de réaliser des chanfreins précis sur acier, inox ou aluminium.
CHANFREINEUSE ÉLECTRIQUE
SMA 40 BER
TOP GERIMA
Voir la GERIMA SMA 40 |

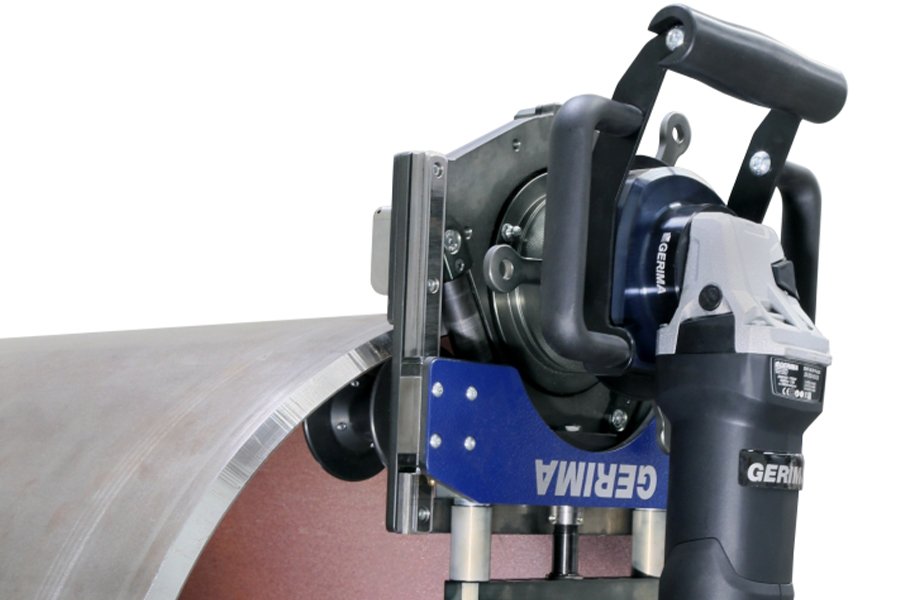

Chanfreineuse pour tubes et préparation de soudure des tuyaux
Dans certaines applications industrielles, notamment dans la tuyauterie industrielle ou la construction de pipelines, il est nécessaire de préparer les extrémités des conduites avant les opérations de soudage. Le chanfreinage des tubes permet de créer un biseau régulier sur les bords du tuyau afin d'assurer une pénétration optimale du métal d'apport.
Des chanfreineuses pour tubes sont spécialement conçues pour réaliser ce type d'opération et permettre une préparation précise des conduites avant soudure.
CHANFREINEUSE POUR TUBES
SMP 40 BER
TOP GERIMA
Voir la chanfreineuse pour tubes |
Applications du chanfreinage industriel
Le chanfreinage des métaux est utilisé dans de nombreux secteurs industriels :
- chaudronnerie industrielle
- construction métallique
- fabrication de structures en acier
- construction navale
- industrie pétrolière et gazière
- fabrication de réservoirs et pipelines
- maintenance industrielle
Dans ces domaines, ces machines permettent de préparer les pièces avant soudure et d'assurer une qualité d'assemblage optimale.
Comment choisir une chanfreineuse ?
Le choix d'une chanfreineuse industrielle, aussi appelée machine à chanfreiner, dépend de plusieurs critères techniques liés au type de pièce à usiner, au matériau et aux conditions d'utilisation. Dans les opérations de chanfreinage industriel, il est essentiel de sélectionner une machine adaptée afin d'obtenir un biseau précis et régulier sur les bords métalliques, notamment lors de la préparation de pièces en acier, inox ou aluminium.
Plusieurs éléments doivent être pris en compte pour choisir la machine la plus adaptée à votre application : l'épaisseur du matériau, l'angle de chanfrein souhaité, le type d'alimentation de la machine et les contraintes de portabilité. Ces critères permettent de déterminer la solution de chanfreinage la plus efficace pour les opérations de préparation de soudure, de fabrication métallique ou de chaudronnerie industrielle.
Quelle chanfreineuse GERIMA selon la largeur de chanfrein ?
Valeurs GERIMA. La largeur maximale baisse dans les matières dures : sur la SMA 40, 15 mm dans l'acier, 8 mm dans l'inox et 20 mm dans l'aluminium.
Épaisseur du matériau à chanfreiner
L'épaisseur du matériau est l'un des critères essentiels dans le choix d'une chanfreineuse industrielle. Certaines machines à chanfreiner sont conçues pour le chanfreinage de tôles fines ou de pièces de faible épaisseur, tandis que d'autres modèles permettent de réaliser des chanfreins profonds sur des plaques métalliques épaisses, notamment dans les applications industrielles exigeantes.
À titre d'exemple, les chanfreineuses portatives GERIMA SMA travaillent des pièces d'au moins 3 mm d'épaisseur, les chanfreineuses stationnaires MMB des pièces jusqu'à 100 mm (MMB 400 et 500) ou 190 mm (MMB 600 C), et les rectifieuses LGA des tôles de 2 à 100 mm.
Angle de chanfrein et type de biseau
Lors des opérations de chanfreinage industriel, l'angle du biseau joue un rôle essentiel dans la préparation des pièces avant soudure. Une chanfreineuse, ou machine à chanfreiner, permet généralement de régler précisément l'angle de coupe afin d'adapter la préparation du joint aux exigences de l'assemblage.
Selon l'application et l'épaisseur des pièces métalliques, différents types de chanfreins peuvent être réalisés, notamment les chanfreins en V, en X, en K ou en Y, couramment utilisés dans les opérations de préparation de soudure sur des pièces en acier, inox ou aluminium.
Sur la gamme GERIMA, l'angle de chanfrein se règle de 0 à 80° sur les chanfreineuses portatives SMA, de 25 à 55° ou de 30 à 60° sur les MMB, et de -45 à +80° sur la LGA Typ III, qui chanfreine aussi par le dessous.
Type d'alimentation de la chanfreineuse
Ces machines peuvent fonctionner avec différentes sources d'énergie selon l'environnement de travail et les contraintes de production. Le choix du type d'alimentation dépend notamment des conditions d'utilisation, de la puissance nécessaire et des équipements disponibles dans l'atelier ou sur le chantier.
Les chanfreineuses électriques sont les plus utilisées dans les ateliers de fabrication et de chaudronnerie. Les modèles électriques GERIMA SMA se branchent en 230 V.
Les modèles pneumatiques fonctionnent à air comprimé, sous 6 à 7 bar, avec un débit de 20 à 40 l/s selon le modèle (SMA 20 APF, SMA 30 BPV, SMA 50 BPV). Ils conviennent aux ateliers déjà équipés d'un réseau d'air comprimé ou aux sites où l'électricité n'est pas souhaitée.
Portabilité et condition d'utilisation
Dans certaines applications industrielles, il est nécessaire d'effectuer le chanfreinage directement sur la pièce métallique, notamment lorsque celle-ci est difficile à déplacer ou déjà intégrée dans une structure. Dans ce cas, l'utilisation d'une chanfreineuse portative, ou machine à chanfreiner portable, devient indispensable.
Les machines portatives permettent de réaliser des opérations de chanfreinage industriel sur site, que ce soit en atelier ou sur chantier. Compactes et faciles à manipuler, elles offrent une grande flexibilité tout en garantissant un chanfrein précis et régulier sur les pièces métalliques, qu'il s'agisse d'acier, d'inox ou d'aluminium.
Pourquoi choisir une chanfreineuse GERIMA ?
GERIMA est un fabricant allemand spécialisé dans le chanfreinage depuis plus de 25 ans. Sa gamme couvre :
- les chanfreineuses portatives et de table (gamme S) ;
- les chanfreineuses stationnaires (gamme M) ;
- les grandes rectifieuses à bande (gamme L) ;
- les outils, têtes de fraisage et plaquettes (gamme T).
Distribuées en France par STENGER PRO, ces machines peuvent vous être présentées en démonstration ; notre équipe vous conseille sur le modèle adapté à vos pièces.
Nos chanfreineuses industrielles GERIMA
Chanfreineuses portatives :
CHANFREINEUSE PORTATIVE
SMA 20
|
CHANFREINEUSE PORTATIVE
SMA 30 BER
|
CHANFREINEUSE PORTATIVE
SMA 40 BER
TOP GERIMA
Voir la GERIMA SMA 40 |
Chanfreineuses stationnaires :
CHANFREINEUSE STATIONNAIRE
MMB 400
|
CHANFREINEUSE STATIONNAIRE

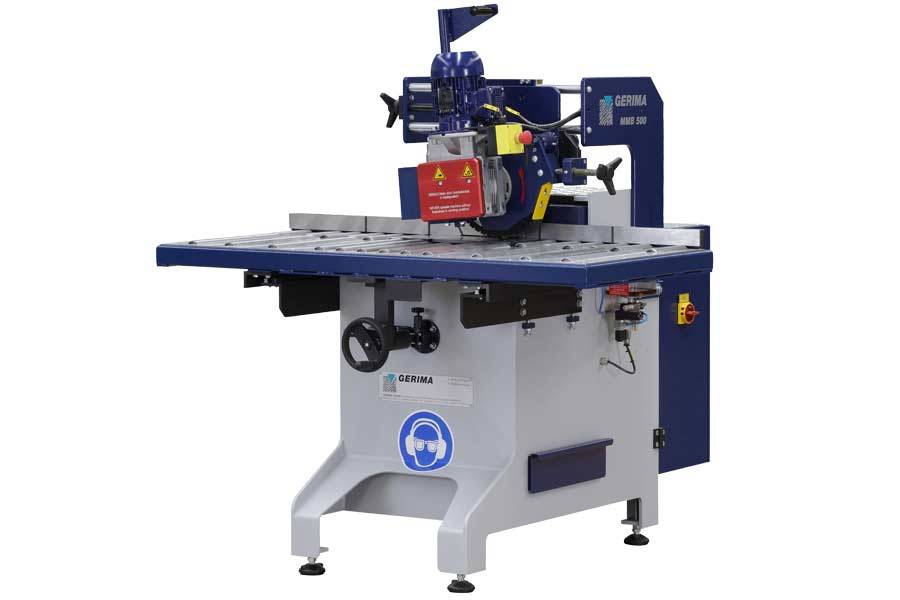

MMB 500
|
CHANFREINEUSE STATIONNAIRE

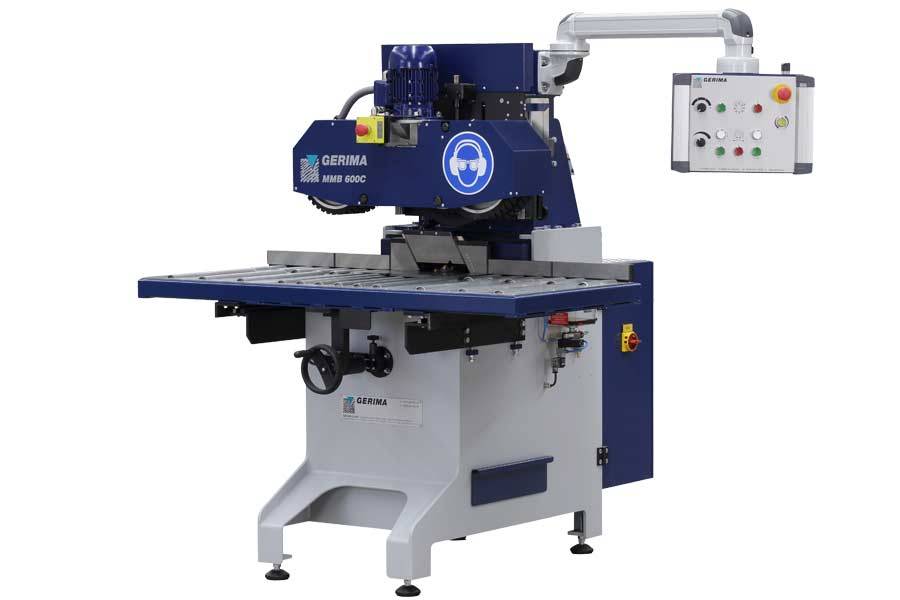

MMB 600 C
TOP GERIMA
Voir la GERIMA MMB 600 C |
Lexique du chanfrein
- Chanfrein (ou biseau) : surface inclinée usinée sur l'arête d'une pièce.
- Angle de chanfrein (ou angle du biseau) : inclinaison du chanfrein, réglée sur la machine ou donnée par la tête de fraisage.
- Largeur de chanfrein (ou largeur du biseau) : dimension de la face chanfreinée ; c'est la capacité indiquée pour chaque machine GERIMA. Certains fabricants indiquent plutôt la hauteur de chanfrein.
- Talon : partie droite du bord, non chanfreinée, en fond de joint ; sa hauteur et sa régularité comptent pour la pénétration de la soudure.
- Rayon (arrondi) : arête arrondie au lieu d'être biseautée, par exemple pour préparer la peinture.
- Chanfrein en V et en Y : en V, les deux pièces sont chanfreinées du même côté et forment un V, soudé d'un seul côté ; le chanfrein en Y est un V qui garde un talon.
- Chanfrein en X et en K : en X, les deux pièces sont chanfreinées sur leurs deux faces, pour souder des deux côtés ; en K, une seule des deux pièces est chanfreinée, sur ses deux faces, et l'autre reste droite.
- Affleurage : arasage à plat (0°) d'un cordon de soudure ou d'un chant.
- Chanfrein par le dessus ou par le dessous (chanfrein supérieur ou inférieur) : face de la tôle sur laquelle le biseau est réalisé.
- Tête de fraisage et plaquettes : la tête porte des plaquettes de coupe amovibles, qui ont chacune plusieurs arêtes de coupe.
- Galet de guidage (ou rouleau) : roulette qui s'appuie sur le bord et guide la machine le long de la pièce.
Questions fréquentes sur les chanfreineuses
Quelle est la différence entre une meuleuse et une chanfreineuse ?
Une meuleuse est un outil polyvalent utilisé pour le meulage ou la découpe, mais elle ne permet pas de garantir un angle constant lors de la réalisation d'un biseau.
Une chanfreineuse industrielle est spécialement conçue pour réaliser des chanfreins réguliers et précis avec un angle constant, ce qui est essentiel pour la préparation de soudure.
Quelle chanfreineuse choisir pour préparer une soudure ?
Le choix dépend principalement de l'épaisseur de la pièce, de l'angle de chanfrein requis et du type d'alimentation souhaité (électrique ou pneumatique). Les chanfreineuses portatives GERIMA réalisent des chanfreins de 1 à 30 mm de largeur selon le modèle et la matière ; au-delà, les chanfreineuses stationnaires et les rectifieuses à bande vont jusqu'à 100 mm.
Quels matériaux peut-on chanfreiner ?
Les machines à chanfreiner permettent de travailler de nombreux matériaux métalliques :
- acier
- inox
- aluminium
- alliages techniques
Selon la machine utilisée, il est possible de réaliser des chanfreins pour la préparation de soudure ou pour l'ébavurage industriel.
Pourquoi réaliser un chanfrein avant soudure ?
Le chanfrein permet d'augmenter la pénétration du métal d'apport et d'assurer une meilleure résistance mécanique de la soudure.
Il est donc indispensable pour les assemblages de pièces épaisses.
Une chanfreineuse peut-elle faire des arrondis ?
Oui. Avec une tête à rayon, les chanfreineuses portatives SMA réalisent des rayons de 1,2 à 6 mm (SMA 30), 1,2 à 8 mm (SMA 40 et 50) ou 1,2 à 15 mm (SMA 60), par exemple avant peinture.
Quelle épaisseur minimale de pièce ?
3 mm pour les chanfreineuses portatives SMA 30 à 60. Sur la MMB 400, les pièces partent de 50 × 100 mm.
La largeur de chanfrein dépend-elle du matériau ?
Oui. Sur la SMA 60 BER par exemple : 25 mm dans l'acier, 15 mm dans l'inox et 30 mm dans l'aluminium.
Peut-on chanfreiner par le dessous sans retourner la tôle ?
Oui, avec les rectifieuses GERIMA LGA Typ III et LGC, qui chanfreinent par le dessus et par le dessous.
