GERIMA SMP : Chanfreineuses pour tuyaux

Présentation des chanfreineuses SMP

Les chanfreineuses pour tuyaux GERIMA SMP 40-BER et SMP 60-BER sont des machines portatives conçues pour l'usinage précis des extrémités de tubes. Fixées directement sur la paroi du tuyau grâce à un système de serrage robuste, elles assurent un usinage régulier sur toute la circonférence, même sur des conduites de forte épaisseur. Grâce à leurs galets de guidage internes et externes, les machines de la série SMP suivent naturellement le contour du tube et garantissent une préparation de bord homogène, sans déviation ni désalignement.


chanfreineuse gerima traitement des extrémités de tuyaux SMA 60

Les chanfreineuses SMP 40-BER et SMP 60-BER se distinguent par leur grande stabilité en usinage grâce à leur système de serrage à ressort et à leurs galets de guidage internes et externes. Elles permettent de réaliser des chanfreins précis sur des tubes de différentes épaisseurs, avec une largeur d'usinage pouvant atteindre 16 mm pour la SMP 40 et 30 mm pour la SMP 60, et un angle réglable de 0° à 80° selon les besoins.

Leur motorisation électrique à haut rendement et leur vitesse variable 2 000 à 7 600 tr/min pour la SMP 40 et 2 200 à 7 800 tr/min pour la SMP 60 — assurent une coupe propre, régulière et parfaitement adaptée à une large variété de matériaux. La série SMP accepte en outre un vaste choix de têtes de fraisage et de plaquettes indexables, permettant de réaliser aussi bien des chanfreins que des rayons tout en optimisant les coûts d'exploitation.

Les variantes SMP 40-BER et SMP 60-BER


Caractéristiques
SMP 40-BER
SMP 60-BER
Images de la chanfreineuse

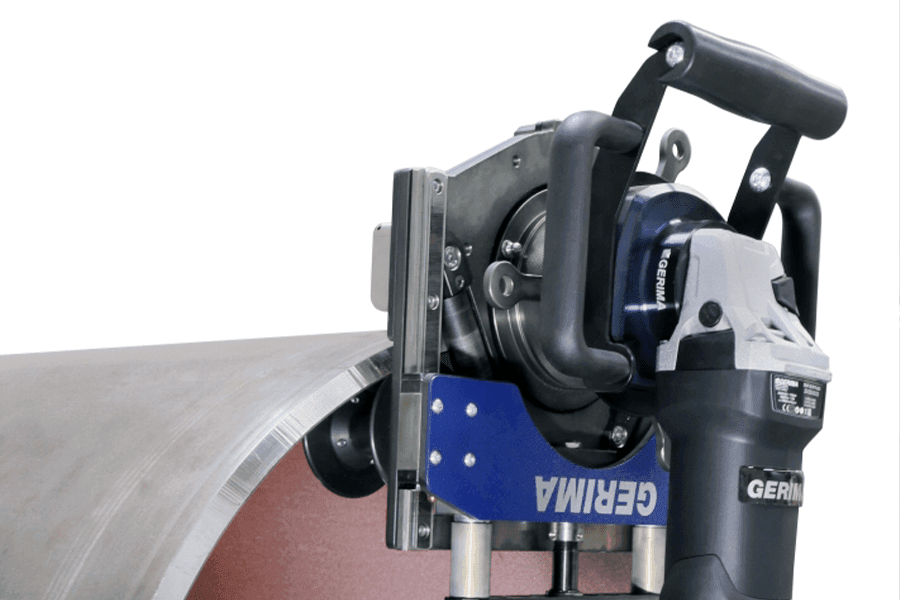

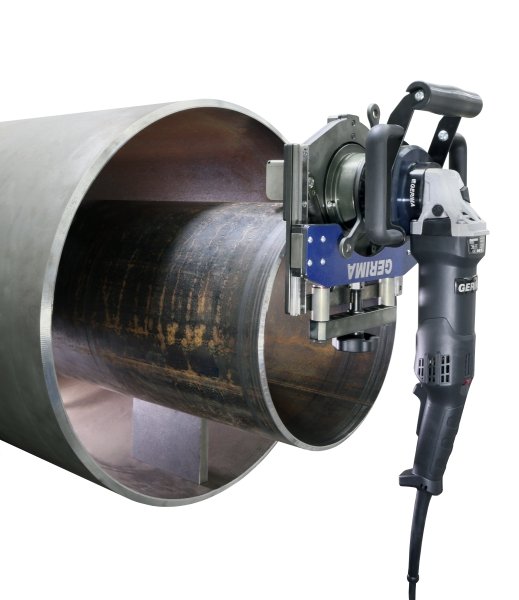

chanfreineuse pour traitement des extrémités de tuyaux gerima SMA 40 BER

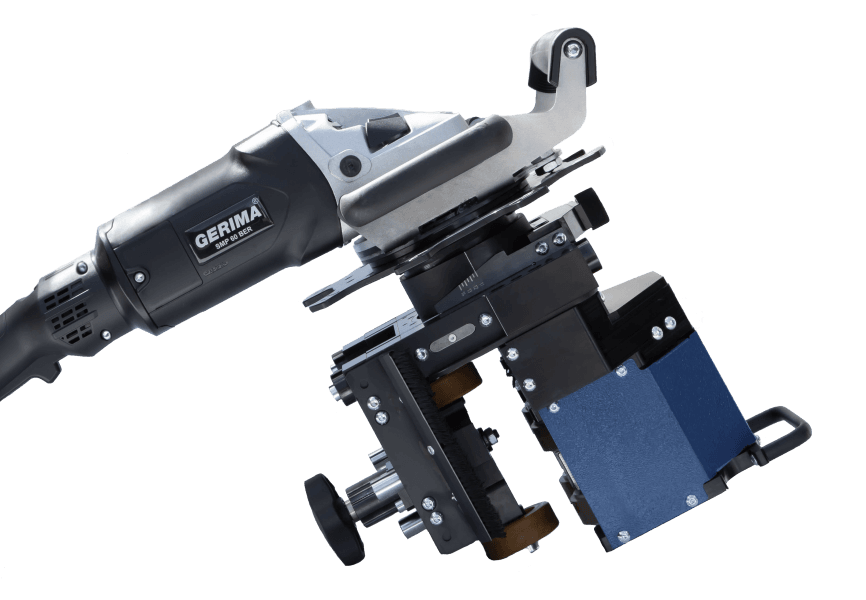

chanfreineuse pour traitement des extrémités de tuyaux gerima SMA 60 BER
Technologie Booster
Oui
Non communiqué
Technologie à ressort (Spring 2.0)
Oui
Non communiqué
Largeur du biseau
1,0 – 16 mm
1,0 – 30 mm
Diamètre de tube
à partir de 240 mm
360 à 1 600 mm
Épaisseur de paroi
4 à 20 mm
4 à 20 mm
Angle de biseau
0° – 80°
0° – 80°
Rayon
Têtes de fraisage dédiées (accessoires)
Têtes de fraisage dédiées (accessoires)
Vitesse à vide
2 000 – 7 600 min⁻¹
2 200 – 7 800 min⁻¹
Consommation & Puissance
1 750 W – 230 V
Non communiqué
Poids
≈ 14,0 kg
Non communiqué

SMP 40-BER : Chanfreineuse pour tubes GERIMA, puissante et précise

Conçue pour les environnements industriels exigeants, la SMP 40-BER est idéale pour les secteurs de la tuyauterie, des réseaux d'eau, de la construction de pipelines, des centrales électriques ou des réservoirs. Son installation rapide sur site, ses têtes de fraisage interchangeables et ses plaquettes indexables réutilisables jusqu'à huit fois en font une solution économique et polyvalente. Avec l'intégration des technologies Booster et Spring issues du modèle SMA 40-BER, elle assure une qualité de chanfrein irréprochable, sans défaut d'alignement.


SMP 60-BER : Chanfreineuse pour tubes grand diamètre GERIMA, puissante et précise

Conçue pour les applications industrielles lourdes, la SMP 60-BER s'adresse aux secteurs de la tuyauterie de grande dimension, des réseaux haute capacité, des pipelines longue distance, des installations énergétiques ou encore des réservoirs de forte épaisseur. Son système de serrage robuste et sa grande capacité de diamètre en font une solution parfaitement adaptée aux tubes de grande section.

Grâce à ses têtes de fraisage interchangeables et à ses plaquettes indexables réutilisables plusieurs fois, la SMP 60-BER offre une excellente flexibilité tout en réduisant les coûts d'usinage. Son système de serrage robuste assure un alignement constant sur toute la circonférence du tube pour une qualité de préparation de soudure irréprochable.


Usages et équipement de la GERIMA SMP 40 et SMP 60

Applications

Chanfreins de préparation de soudure sur tubes, et chanfreins esthétiques ou fonctionnels, en production comme sur chantier ; acier, métaux non ferreux et plastique.

Équipement

SMP 40 BER : technologies Booster et Spring de la SMA 40 BER, serrage à ressort sur la paroi du tube, galets de guidage sur la paroi intérieure, réglage précis de l'avance de la fraise, têtes de fraisage interchangeables, plaquettes utilisables 8 fois ; la machine peut aussi être transformée pour le travail de la tôle. SMP 60 BER : dispositif de serrage robuste, galets de guidage intégrés qui suivent le contour du tube, vitesse variable et large choix de têtes de fraisage.

Secteurs

Pipelines, adduction d'eau, centrales électriques, ingénierie d'installations, chaudronnerie, réservoirs.
